Водолазные спуски и их медицинское обеспечение
Типовые расчеты применяемые при обеспечении спусков
При медицинском обеспечении водолазных спусков часто приходится выполнять различные расчеты, связанные с характеристиками газов и жидкостей, газовыми законами, гидростатическим давлением и др.
Основные физические характеристики и величины, применяемые при расчетах
Атмосферное давление и единицы измерения давления
Механическое давление измеряется силой, действующей перпендикулярно на единицу поверхности тела:
P = F:S, (1)
где Р — давление, кгс/см2;
F — сила, кгс;
S — площадь, см2.
Согласно закону Паскаля внешнее давление на жидкость или газ передается во все стороны равномерно. Столб жидкости или газа создает давление, обусловленное весом этого столба.
В системе СИ за единицу величины давления принят паскаль (Па), представляющий собой давление, создаваемое силой 1 ньютон (1 Н) на площадь 1 м2 (1 Н — это такая сила, которая придает телу массой 1 кг ускорение 1 м/с2 в направлении действия силы). Поскольку паскаль является малой величиной, для измерения давления чаще пользуются кратными единицами — килопаскаль (кПа = 103 Па) и мегапаскаль (МПа = 106 Па).

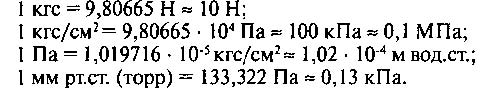

В водолазной практике пока обычно используются единица силы «кгс» и единица давления «кгс/см2», кратные метрам водяного столба (м вод.ст.), что удобно для пользования режимами декомпрессии, предназначенными для применения как в водной среде (величина давления выражается глубиной нахождения в метрах), так и в газовой среде барокамеры (давление измеряется по манометрам, имеющим шкалу в кгс/см2 или в м вод.ст.). В отдельных случаях (в основном для оценки физиологических характеристик систем дыхания и кровообращения в нормобарических и гипербарических условиях) применяется внесистемная единица «миллиметры ртутного столба» (мм рт.ст., торр). За рубежом нередко применяют единицу «бар», равную 1 • 105 Па= 0,1 МПа « 1 кгс/см2. В англоязычных странах используется также внесистемная единица фунт на квадратный дюйм (Psi) = 6895 Па. В практике водолазного дела обычно применяются приближенные расчеты и условно принимается, что кгс/см2 кратна паскалю:
-
Типовые расчеты
