Ружья резинового боя


Рассмотрим теперь принцип действия ружей резинового боя. Энергия растянутой резины использовалась в самых первых и простейших приспособлениях для подводной охоты, таких, как "гавайское копье" или "слинг". И первые подводные ружья, созданные руками пионеров этого вида спорта, а затем и промышленными предприятиями, также в качестве источника силы использовали резину.

Ружье резинового боя имеет наиболее простую из всех типов современного подводного оружия конструкцию. Оно состоит из несущей трубы, рукоятки со спусковым механизмом, тяжей и гарпуна со скользящей по нему втулкой для крепления линя. В простых моделях гарпун вводится в отверстие на передней струбцине тяжей, продвигается до рукоятки, вставляется в отверстие и защелкивается с шепталом. Втулкой линя он центруется в переднем отверстии. Гарпун, таким образом, свободно лежит в толще воды, только в двух точках -в начале и в конце касаясь ружья. Резина натягивается, и дужка заводится в косую прорезь на теле гарпуна. Ружье заряжено... Нажатием курка освобождается хвостовик гарпуна, резина сокращается и толкает гарпун. Своим утолщением на заднем конце он выбивает центрующую втулку с линем и продолжает свой путь вперед. Все ружье состоит из десятка деталей. Простота обеспечивает надежность.

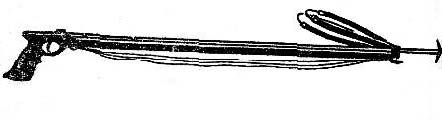

Принцип резинового боя позволяет иметь оружие самой разной мощности и даже в одном ружье варьировать силу выстрела. Для этого на теле гарпуна делается не одна, а две прорези на некотором расстоянии друг от друга. Для слабого выстрела дужка заводится в ближнюю, для сильного -в дальнюю прорезь. Мощные, длинные резиновые арбалеты выпускаются с двумя и даже тремя парами резиновых тяжей с соответственным количеством прорезей на гарпуне. Можно зарядить ружье на одну пару тяжей, на две или на все три, что утраивает наименьшую силу выстрела (рис. 7).



Ружья резинового боя



Рис.7



В незначительно усложненных конструкциях резиновых ружей гарпун во время рабочего хода скользит в желобе, как в конструкции арбалета Н. Черникова, или в стволе, как в конструкции ружья "Нептун", получившей диплом I степени и I премию на Московском смотре технического творчества в 1962 году (рис. 8).



Ружья резинового боя



Рис.8
