Схема прибора для определения суммы углеводородов

Анализируемый воздух из футбольной камеры 1 засасывается сильфонным насосом 4 и проходит последовательно через индикаторную трубку 2 и уплотнительную муфту с угольным фильтром 3. Определение концентрации углеводородов проводится путем измерения длины окрашенной части индикаторной трубки с помощью шкалы на упаковке ИТ.

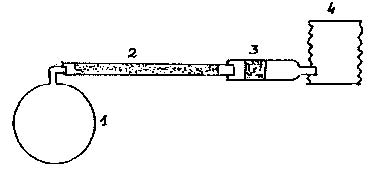

Рис. 3. Принципиальная газовая схема для определения содержания в воздухе углеводородов (бензина и керосина):

1 — футбольная камера с пробой воздуха,

2 — индикаторная трубка,

3 — уплотнительная муфта с угольным фильтром,

4 — сильфонный насос
