Газовая схема дня определения окислов азота

В этой схеме анализируемый воздух из футбольной камеры 1 засасывается сильфонным насосом 6 и проходит последовательно через окислительную трубку 2, съемную уплотнительную муфту 3, индикаторную трубку 4 и уплотнительную муфту с угольным фильтром 5.

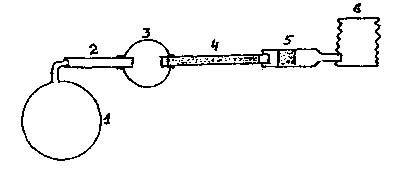

Рис. 1. Принципиальная газовая схема для определения содержания окислов азота:

1 — футбольная камера с пробой воздуха,

2 — окислительная трубка,

3 — съемная уплотнительная муфта,

4 — индикаторная трубка,

5 — уплотнительная муфта с угольным фильтром,

6 - сильфонный насос

Окислительная трубка предназначена для окисления окиси азота в двуокись, которая количественно определяется индикаторной трубкой. Окись азота индикаторной трубкой не определяется. Угольный фильтр уплотнительной муфты поглощает выделяемые индикаторной трубкой примеси, оказывающие вредное влияние на сильфонный насос.
