Водолазное снаряжение с замкнутой и полузамкнутой схемами 5


Работа в аппарате возможна при снижении давления в баллоне с 200 до 30 кгс/см2. Время работы аппарата при погружении на глубины до 20 м по техническим характеристикам может составлять около 4 ч, а по физиологическим показателям - исходя из допустимого времени работы водолаза под водой при дыхании кислородом на различных глубинах, представленного в п. 8.10.6. Время работы на глубинах до 40 м не превышает 1 ч. Вне жесткого заспинного ранца размещаются клапанная коробка с трубками вдоха и выдоха, выносной манометр, брасовый ремень и кислородно-азотный баллон.



Водолазное снаряжение с замкнутой и полузамкнутой схемами 5

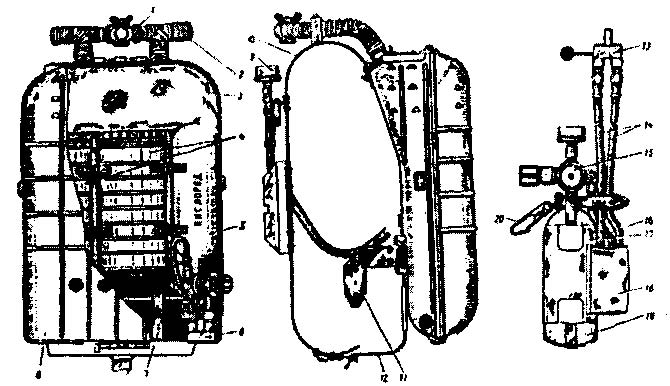

Рис. 70. Аппарат ИДА-71У:

1 — клапанная коробка,

2 — трубки вдоха и выдоха,

3 - дыхательный мешок,

4 - регенеративные патроны,

5, 19 - баллоны,

6, 13 - разъемы,

7 - крепление станции связи,

8 - крышка,

9 - выносной манометр,

10 - нагрудник,

11, 12 — ремни,

14, 16 — шланги,

15 — редуктор,

17 - чехол,

18 — карман автомата промывки,

20 — карабин
