Вентилируемое водолазное снаряжение 2


На внутренней части воздушного ввода установлен невозвратный предохранительный клапан пружинно-тарельчатого типа, который предотвращает стравливание воздуха из скафандра при обрыве шланга. Применявшийся в старой конструкции шлема клапан резиноотворотного типа был недостаточно надежным.

В шлеме УВС-50М в отличие от УВС-50 имеется рым в виде скобы для подвеса шлема при одевании и раздевании, а также для подъема при появлении аварийной ситуации с водолазом. Микрофон помещен в специальное гнездо внутри шлема. Щиток подачи воздуха внутри шлема выполнен съемным.

 В двенадцатиболтовом снаряжении применяются шлемы Ш-12 и ДМ220/2.

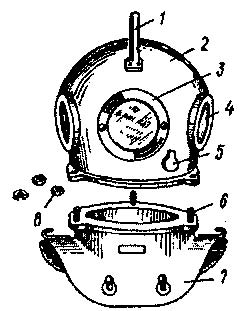

Шлем Ш-12 (рис. 57) двенадцатиболтового снаряжения отличается от трехболтового тем, что соединяется с манишкой не болтами, а фланцем с секторной резьбой. Это позволяет быстро, поворотом шлема на 60°, присоединять его к манишке и снимать. Плотность соединения шлема с манишкой обеспечивается кольцевой кожаной прокладкой, а от самоотвинчивания с резьбы манишки предохраняет стопорный винт с барашком в задней части фланца шлема. Манишка шлема по периметру имеет усиленную (утолщенную) планку с 12 болтами, на которых с помощью накладных планок и барашков крепится фланец водолазной рубахи.
