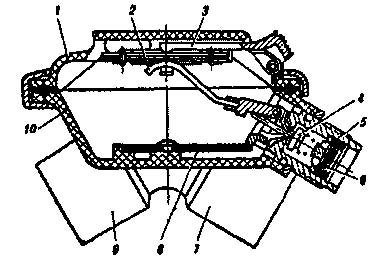

корпус автомата вмонтированы мембрана,Дыхательный автомат аппаратов АВМ-5,АВМ-6,АВМ-7, АВМ-8 и АВМ-9 (рис. 80) обратного действия. ![]() В корпус автомата вмонтированы мембрана, рычаг клапана вдоха, клапаны выдоха и клапан для перевода на дыхание атмосферным воздухом при нахождении водолаза на поверхности воды. В варианте с загубником на патрубок клапана дыхания из атмосферы устанавливается заглушка. Клапан вдоха качающей конструкции установлен в штуцере подвода воздуха. Воздух от редуктора подается к автомату по гибкому шлангу под давлением, равным установочному давлению редуктора. Клапан вдоха открывается при нажатии на шток рычага под действием прогибающейся мембраны. Струя воздуха из-под клапана попадает под отбойный щиток, разбивается им и с погашенной скоростью поступает в штуцер вдоха на дыхание. |
