Снаряжение с открытой схемой дыхания 4

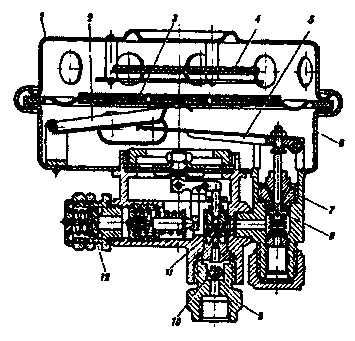

Дыхательный автомат аппарата ABM-1M (рис. 78) обратного действия совмещен с редуктором.



Снаряжение с открытой схемой дыхания 4



1 — крышка,

2 — верхний рычаг,

3 — мембрана,

4 — клапан выдоха,

5 — нижний рычаг,

6 - корпус автомата,

7 - седло клапана,

8 - клапан автомата,

9 - подводящий штуцер,

10 — сетчатый фильтр,

11 - клапан редуктора,

12 — предохранительный клапан
