Снаряжение с открытой схемой дыхания 14




Редуктор отрегулирован так, что полное закрытие клапана происходит при установочном давлении 3—4 кгс/см2. По трубке между редуктором и дыхательным автоматом воздух под этим давлением поступает к клапану дыхательного автомата. В период вдоха водолаза, осуществляемого через загубник и клапанную коробку, во внутренней полости автомата создается разрежение, вследствие чего мембрана автомата под действием внешнего давления прогибается и давит на рычаги, которые открывают клапан автомата. По окончании вдоха мембрана возвращается в исходное положение и клапан под действием своей пружины закрывается. При выдохе открывается клапан выдоха клапанной коробки и воздух через лепестковый клапан автомата вытравливается в воду. Когда давление в баллоне падает до 30—40 кгс/см2, клапан вентиля резервной подачи закрывается и водолаз, почувствовав затруднение при вдохе, открывает этот вентиль поворотом маховичка на одну четверть оборота и выходит на поверхность.

При использовании аппарата АВМ-3 в шланговом варианте воздух подается ко второму штуцеру дыхательного автомата.

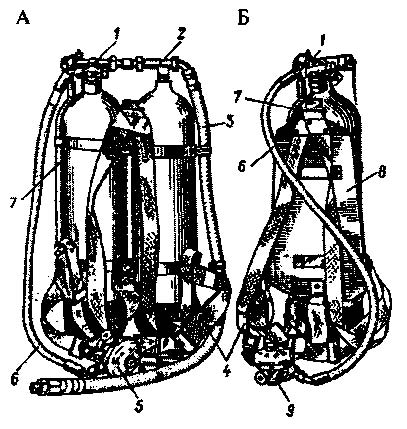

 Аппараты АВМ-5 (рис. 88), АВМ-6, АВМ-7 и АВМ-8 имеют одинаковую конструкцию. Их различие состоит в том, что аппараты АВМ-5 и АВМ-6 могут использоваться как в автономном варианте, так и с подачей воздуха по шлангу, а аппараты АВМ-7 и АВМ-8 - только как автономные. Кроме того, они различаются емкостью баллонов: у аппаратов АВМ-5 и АВМ-7 имеется два баллона емкостью по 7 л, а у аппаратов АВМ-6 и АВМ-8 — два по 10 л. В случае необходимости аппараты можно переоборудовать в однобаллонные аппараты, используя для этой цели панели, имеющиеся в комплекте аппаратов.

Аппарат АВМ-7С отличается от АВМ-7 тем, что ряд его частей выполнен не из металла, а из пластмассы, использованы быстроразъемные соединения узлов и предусмотрен специальный каркасный рюкзак для переноски аппарата, запчастей и принадлежностей.

Воздушные баллоны скреплены двумя парами хомутов, а в нижней части имеются резиновые башмаки. Запорный вентиль, вентиль резервной подачи и редуктор установлены на одном из баллонов.



Снаряжение с открытой схемой дыхания 14



Дыхательный автомат с загубником или штуцером для присоединения к гидрокомбинезону располагается у рта водолаза и соединяется шлангом с редуктором. В аппаратах АВМ-5 и АВМ6 на первом баллоне вместо углового штуцера установлен штуцер с невозвратным клапаном для присоединения водолазного шланга.
