Характеристики компрессоров 5




Помпа приводится в действие рукоятками, надетыми на развилку рычага, перемещающего шток то в одну, то в другую сторону. При этом в одном цилиндре происходит сжатие воздуха, который через нагнетательный клапан по воздуховоду подается в ресивер. В противоположном цилиндре в это время происходит разрежение, в результате чего открывается всасывающий клапан и в цилиндр начинает поступать атмосферный воздух. При движении воздуха в обратном направлении в цилиндрах происходят обратные процессы.

 В водолазных компрессорах среднего давления в качестве приводов могут использоваться двигатели внутреннего сгорания и электромоторы постоянного или переменного тока. Большое распространение получили воздушные компрессоры типа ВК-25 (ВК-25Д1 - дизельный, ВК-25ЭМ — с электромотором переменного тока и ВК-25Э1 — с электромотором постоянного тока). С 1988 года вместо этих компрессоров выпускаются компрессоры МТВ44-В64А.

Мембранные компрессоры типа 1,6 МК (20/12,5 - двухблочный, 10/ 12,5 - одноблочный) применяются для сжатия воздуха, азота и геля. Они не загрязняют газ в процессе его сжатия вредными веществами от смазочного масла.

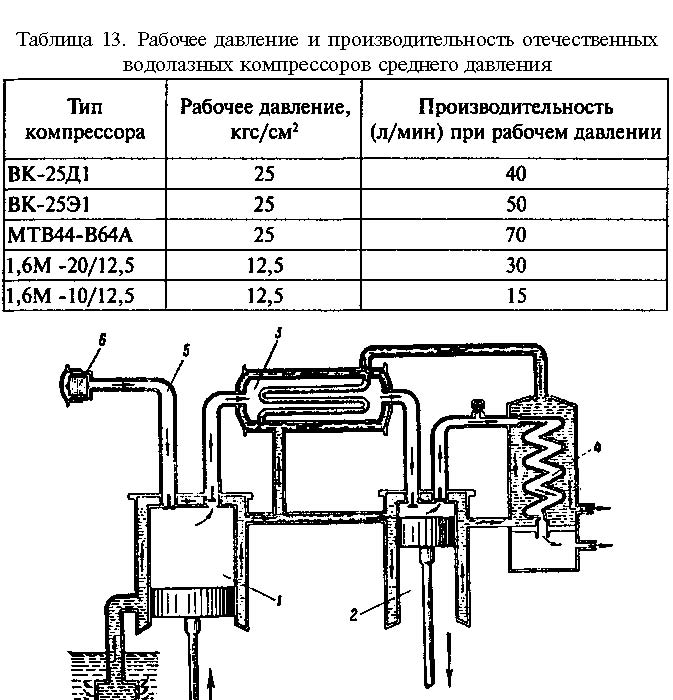

Водолазному врачу (фельдшеру) для проведения расчетов по запасам и потреблению воздуха при водолазных спусках необходимо знать рабочее давление водолазных компрессоров и их производительность при рабочем давлении. Эти данные представлены в табл. 13. водолазных компрессоров среднего давления

Характеристики компрессоров 5





Рис 111. Схема подачи воздуха водолазным компрессором типа ВК-25:

1 — цилиндр первой ступени сжатия,

2 — цилиндр второй ступени сжатия,

3 — холодильник воздуха первой ступени,

4 — холодильник воздуха второй ступени,

5 - всасывающая труба,

6 - воздушный фильтр
