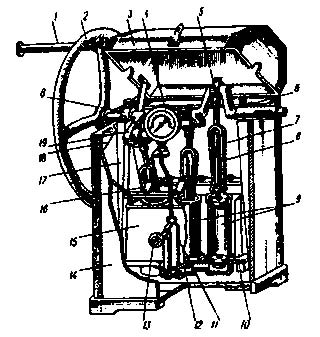

Рис. 109. Трехцилиндровая водолазная помпа:

1 - рукоятка,

2 - маховик,

3 - крышка,

4 - манометр,

5 - шатунный подшипник,

6 — рамовый подшипник,

7 — шатун,

8 — направляющий шток,

9 — цилиндры,

10 — фундамент,

11 — воздухоприемник,

12 — воздушный ход,

13 — штуцер,

14 — футляр,

15 — холодильник,

16 — направляющая планка,

17 — рама,

18 - воронка,

19 - коленчатый вал
