Работа на газоанализаторе ГХП-100Устройство газоанализатора ГХП-100 Общий вид газоанализатора показан на рис. 1.

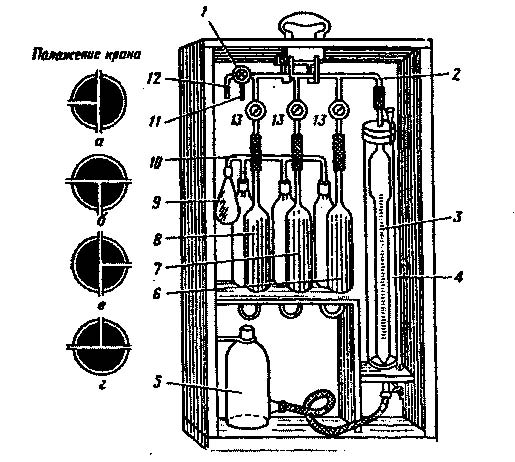

Рис. 1. Газоанализатор ГХП-100. 1 — трехходовой кран, 2 — гребенка, 3 — измерительная бюретка, 4 — цилиндр с дистиллированной водой, 5 - уравнительный сосуд, 6, 7, 8 - поглотительные бюретки, 9 - резиновый мешочек, 10 - гребенка, 11,12- отростки трехходового крана, 13 - двухходовые краны поглотительных бюреток
Основными частями газоанализатора являются: измерительная бюретка (3) в виде трубки с расширением в верхней части. На более узкой нижней ее части нанесены метки с ценой деления 0,2 мл. Нижним концом бюретка при помощи резиновой трубки соединена с уравнительным сосудом (5). Три поглотительные бюретки (6, 7, 8) через двухходовые краны (13) соединены с гребенкой (2). К гребенке присоединена измерительная бюретка (3), на свободном конце гребенки расположен трехходовой кран (1) с отростком или специальным штуцером, который служит для соединения бюретки с атмосферным воздухом или с анализируемой газовой смесью. Возможные положения (а, б, в, г) крана (1) указаны на схеме. Каждая из поглотительных бюреток имеет по два сосуда, соединенных между собой стеклянной трубкой в форме буквы «U». Задние сосуды бюреток при помощи гребенки (10) сообщаются с резиновым мешочком (9), который служит для защиты реактивов от соприкосновения с атмосферным воздухом. Для увеличения поверхности соприкосновения анализируемой газовой смеси с поглотительными растворами передние сосуды поглотительных бюреток (6, 7, 8) заполнены узкими стеклянными трубками.
|
