  Рыболовные любительские снасти

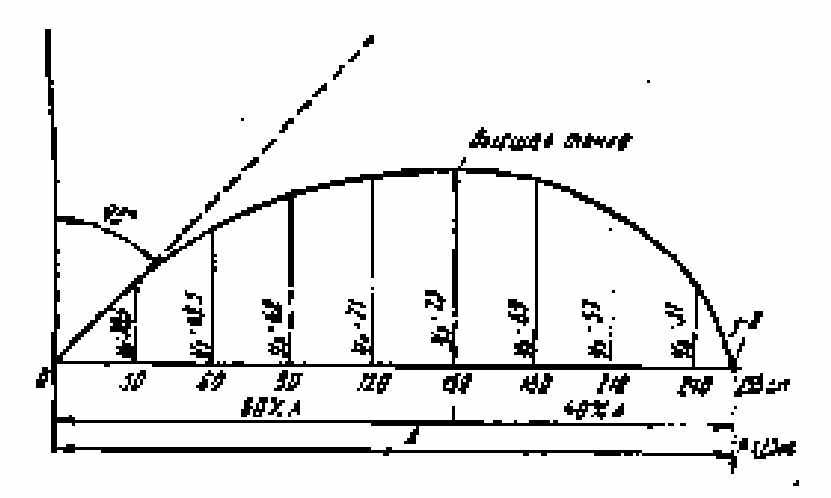

Рис. 53. Идеальная кривая изгиба удилища длиной 3,14 м.



Рис. 53. Идеальная кривая изгиба удилища длиной 3,14 м.

Удилище с хорошим строем имеет плавную кривую изгиба от вершины до комля (включая рукоятку) без резких перегибов и без прямых участков. На рис, 53 дана идеальная кривая изгиба удилища длиной 3,14 м конусно-параболического строя. Как видно из рисунка, перпендикуляр, опущенный из высшей точки кривой на ее основание, делит основание на две части: 40% длины в сторону вершины и 60% в Сторону комля; длина основания кривой А составляет 75 — 80% всей длины удилища, включая рукоятку. Зная длину удилища и кривую его изгиба, можно построить другую подобную ей кривую и для удилища другой длины. Сравнивать кривые изгиба удилищ можно в том «случае, когда их длины равны. Таким об- разом, строй любого удилища можно сравнить с идеальным строем, пользуясь кривыми изгиба.

В табл. 4 на стр. 77 приводятся характеристики кривых изгиба различных по строю удилищ.
