  Рыболовные любительские снасти

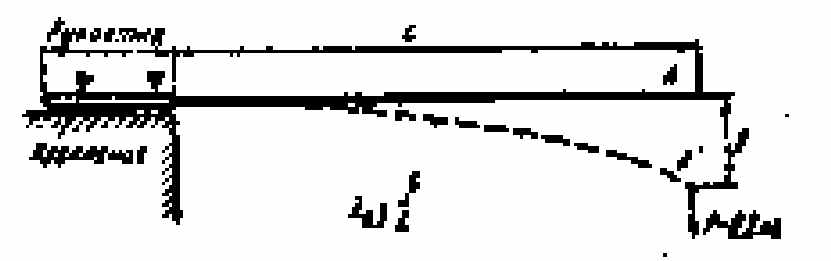

Рис. 46. Определение жесткости удилища.



Рис. 46. Определение жесткости удилища.



Жесткость удилища любой длины можно определить отношением стрелы прогиба его конца в сантиметрах к его длине в метрах, подвешивая на конце один и тот же груз Р=0,2 кг. Для определения жесткости удилища его рукоятку целиком кладут на твердое горизонтальное основание (рис. 46), например на стол, и закрепляют в двух точках. Свисающую часть измеряют в метрах и засекают на вертикальной рейке высоту конца удилища А над полом. На конец удилища вешают груз Р=0,2 кг. Конец удилища переместится в точку А', тогда измеряют величину f стрелы прогиба в сантиметрах. Жесткость [В основу расчета положено отношение стрелы прогиба f к изгибающему моменту M — PL в килограммометрах. Поскольку Р — =0,2 кг величина постоянная, то она исключается из расчета.] При длине удилища (без рукоятки) L — 1,5 м и грузе Р — 0,2 кг стрела провеса на конце f= 24 см. Жесткость удилища Л0,2 = 24: 1,5=16, Чем меньше величина А., тем жестче удилище.

Знание жесткости позволяет подобрать наилучший вес грузила для метания. Известно, что чем жёстче удилище, тем более тяжелое грузило оно способно метать, если, конечно, оно упруго и не имеет остаточной деформации. На рис. 47 дана кривая, позволяющая по шкале жесткости [Шкала построена на основании многолетней практики при метании грузил на стадионах различными удилищами, с применением инерционных катушек. Кривая не претендует на абсолютную точность, но очень близка к истине] определять вес грузила, которое можно метать удилищем без его перегрузки на более далекие расстояния. Из графика видно, что для удилищ жесткостью 9 — 10, 13 — 14, 16 — 18, 22 — 25 лучшими грузилами для метания соответственно будут 60, 40, 30 и 20 г.
